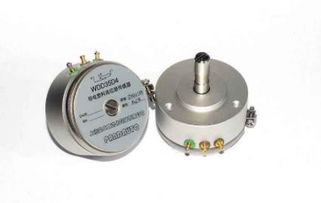

角度位移传感器 原理、分类与应用概述

角度位移传感器，通常简称为角度传感器，是一种用于精确测量物体旋转角度或角位移的精密电子设备。它将机械旋转的角度量转换为电信号（如电压、电流、数字脉冲或特定协议数据），从而实现对旋转位置、速度甚至加速度的监测与控制。其核心功能是检测并反馈旋转运动的信息，是现代自动化、机器人、航空航天、工业制造和汽车电子等领域不可或缺的关键元件。

一、 角度位移传感器的基本原理

角度传感器的工作原理基于多种物理效应，主要目标是建立一个与旋转角度成确定比例关系的输出信号。常见的转换原理包括：

1. 电位计式（电阻式）：通过滑动触点在电阻元件上的移动来改变电阻值，输出电压与角度成比例。结构简单、成本低，但存在机械磨损和寿命限制。
2. 磁电式：利用霍尔效应或磁阻效应。旋转的永磁体改变其相对于固定传感芯片的磁场方向或强度，芯片输出相应的电信号。非接触、寿命长、抗污染。
3. 光电式（光学编码器）：通过光栅盘旋转，使光路通断，产生脉冲信号。分为增量式（测量相对位移）和绝对式（提供唯一位置码）。精度极高，但结构相对复杂。
4. 电感式/电容式：通过旋转改变线圈间的互感或电容极板间的有效面积/距离，从而改变电学参数。

二、 角度位移传感器的主要分类

根据不同的标准，角度传感器有多种分类方式，以下是几种核心的分类维度：

1. 按测量原理与输出信号类型分类（最常用分类）

• 模拟式角度传感器：输出连续变化的模拟信号（如电压、电流）。
• 电位计式角度传感器：直接输出与角度成比例的电压。

• 同步器/旋转变压器（Resolver）：输出模拟的正余弦信号，通过解算获得角度。抗干扰能力强，常用于极端环境（如高温、高振动）。

• 磁编码器（模拟输出型）：输出与角度成正弦/余弦关系的模拟电压。

• 数字式角度传感器：输出离散的数字信号。
• 增量式编码器：输出与角位移对应的脉冲序列，需参考零点才能确定绝对位置。用于测量转速和相对位移。

• 绝对式编码器：每个角度位置对应一个唯一的二进制编码（如并行、串行SSI、或现场总线协议）。断电后位置信息不丢失。

• 磁编码器（数字输出型）：集成ASIC芯片，直接通过I2C、SPI等接口输出数字角度值。

• 智能传感器：集成处理器，可输出经过处理的数据或直接通过工业网络（如CAN、PROFIBUS）通信。

2. 按工作方式分类

• 接触式：如电位计，有物理接触和磨损。
• 非接触式：如磁电式、光电式、旋转变压器。无磨损、寿命长、可靠性高，是现代应用的主流。

3. 按测量范围分类

• 单圈传感器：测量范围通常为0-360°。
• 多圈传感器：可测量超过360°的旋转，记录总圈数和单圈内的角度，通常用于需要长行程定位的场合。

4. 按安装与结构形式分类

• 轴型（中空轴/实心轴）：传感器带有轴，与被测轴通过联轴器连接。
• 法兰型/套筒型：传感器壳体带安装法兰或套筒，直接套在被测轴上。
• 模块型/芯片型：无外壳的微型传感芯片，集成到PCB上，用于空间受限的场合。

三、 应用领域

角度传感器的应用极其广泛：

• 工业自动化：机器人关节控制、数控机床转台、阀门开度控制。
• 汽车电子：方向盘转角（EPS）、油门踏板位置、节气门位置、悬架控制。
• 航空航天：舵面偏角、导航系统陀螺仪。
• 消费电子：云台、游戏手柄、智能家居（如窗帘电机）。
• 新能源：光伏跟踪系统、风机偏航变桨系统。

###

角度位移传感器是连接物理旋转世界与数字控制系统的桥梁。从简单的电位计到精密的绝对式编码器和智能磁芯片，其分类多样，各有优劣。选择时需综合考虑测量精度、分辨率、可靠性、环境适应性、成本以及输出接口需求。随着技术的发展，集成化、智能化、高精度和小型化已成为角度传感器的主要发展趋势。
