浅谈角度传感器的原理、分类与应用

角度传感器，作为一种能够精确测量物体转角或角位移并将其转换为可处理电信号的装置，是现代工业自动化、机器人技术、航空航天及众多消费电子产品中不可或缺的关键元件。它如同系统的“方向感”，为精准控制与定位提供了核心数据支持。

一、角度传感器的基本原理与分类

角度传感器的核心工作原理是利用物理量的变化来感知角度。根据其传感原理的不同，主要可分为以下几类：

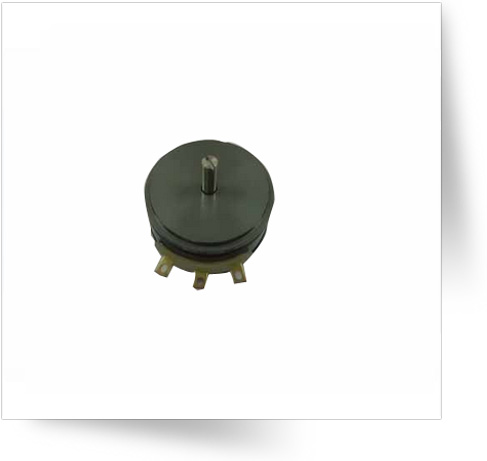

1. 电位器式（电阻式）角度传感器：这是最传统、结构最简单的类型。它本质上是一个可变电阻器，其电阻值随转轴的转动而线性或非线性变化，通过测量电阻值的变化即可得知角度。优点是成本低廉、原理简单；缺点是存在机械磨损、寿命有限、分辨率相对较低。

1. 光电编码器：这是目前应用最广泛的高精度角度传感器。它通过在码盘上刻制透光与不透光的栅格，利用光电发射和接收元件来检测光通量的变化，从而将角位移转换为脉冲信号。主要分为增量式编码器和绝对式编码器。增量式通过计数脉冲来测量相对位移；绝对式则每一个角度位置都对应一个唯一的二进制编码，即使断电也能保持位置信息，精度和可靠性极高。

1. 磁编码器：利用磁阻或霍尔效应原理工作。旋转的磁铁或磁化码盘会产生变化的磁场，传感器检测磁场变化并转换为角度信号。其优点是无接触、抗污染能力强、耐振动、寿命长，在中端应用中非常普及。

1. 陀螺仪（角速度传感器）：严格来说，陀螺仪测量的是角速度，但通过对角速度信号进行积分，可以得到角度变化量（姿态角）。MEMS（微机电系统）陀螺仪体积小、成本低，广泛应用于无人机、智能手机、游戏手柄等设备的姿态感知中。

二、角度传感器的核心应用领域

角度传感器的应用渗透到工业与生活的方方面面，其核心价值在于实现精准的角度测量、位置反馈和运动控制。

1. 工业自动化与机器人：

• 机器人关节：在工业机器人的每个旋转关节处，高精度的绝对式编码器是保证其精准定位和重复运动精度的“灵魂”。

• 数控机床：用于测量主轴、转台的角度位置，实现复杂曲面零件的精密加工。

• 电机伺服控制：作为电机的反馈元件，构成闭环控制系统，实现电机的精确速度与位置控制。

1. 汽车工业：

• 方向盘转角传感器：是电动助力转向（EPS）和自动驾驶系统的关键输入，用于判断驾驶员的转向意图。

• 节气门位置传感器：监测发动机节气门开度，是电控发动机管理的重要参数。

• 悬架与车身姿态控制：测量车身倾斜角度，用于主动悬架和电子稳定程序（ESP）。

1. 航空航天与航海：

• 飞行姿态控制：陀螺仪和倾角传感器用于测量飞机的俯仰、横滚和偏航角，是飞行控制系统的基础。

• 雷达与天线定位：控制雷达天线的俯仰和方位角度，实现精确跟踪与扫描。

• 船舶罗经：数字罗经集成了磁传感器和陀螺仪，提供精确的航向信息。

1. 消费电子与医疗设备：

• 智能手机/平板电脑：加速度计和陀螺仪配合，实现屏幕自动旋转、游戏操控和增强现实（AR）应用。

• 相机云台与无人机：高响应速度的编码器或IMU（惯性测量单元）用于保持相机稳定和飞行器姿态控制。

• 医疗设备：在手术机器人、CT扫描机架旋转、康复器械等设备中，确保运动的精确与安全。

1. 新能源与智能电网：

• 太阳能跟踪系统：使用倾角传感器和编码器，控制太阳能电池板始终垂直于太阳光线，最大化发电效率。

• 风力发电机：测量桨叶的桨距角，以优化风能捕获并在强风时保护设备。

三、发展趋势与展望

随着物联网、人工智能和智能制造的发展，角度传感器正朝着 微型化、智能化、高集成度、高可靠性及低成本 的方向演进。MEMS技术的成熟使得传感器尺寸不断缩小，功耗持续降低。传感器本身也变得更加“智能”，越来越多的角度传感器集成了数字接口（如SPI、I2C）和内置处理单元，能够直接输出经过校准和滤波的角度数据，甚至具备自诊断功能，极大地简化了系统设计并提升了整体性能。

角度传感器虽小，却是连接物理世界与数字世界的桥梁之一。从精密的工业机器人到日常使用的智能手机，其广泛而深入的应用，正默默地推动着各行各业向着更自动化、更智能的方向稳步前进。
