磁阻角度传感器 电机速度与位置检测的关键技术

在电机控制与自动化系统中，精确的速度和位置检测至关重要，它直接影响着系统的性能、效率与稳定性。磁阻角度传感器作为一种关键的非接触式位置检测元件，因其独特的优势，在电机速度传感器和角度传感器领域扮演着核心角色。

磁阻角度传感器的工作原理

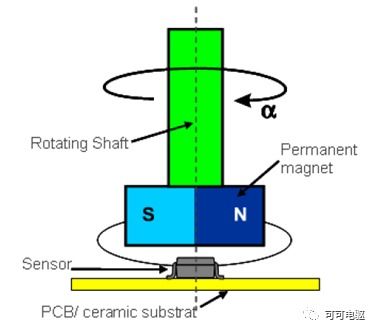

磁阻角度传感器的核心是基于磁阻效应。它通常由一个永久磁铁（通常与旋转轴相连）和一个或多个固定在定子上的磁阻元件（如各向异性磁阻或巨磁阻元件）构成。当磁铁随电机轴旋转时，其磁场方向相对于磁阻元件发生变化，导致元件的电阻值随之呈正弦或余弦规律变化。通过惠斯通电桥等电路，可以将这种电阻变化转换成与旋转角度直接对应的电压信号。通过处理这些信号，不仅可以计算出电机的实时精确角度，还能通过微分或计算单位时间内的角度变化，进一步得出电机的旋转速度。

作为电机速度传感器的应用

在电机控制中，磁阻角度传感器是实现高精度速度反馈的理想选择。通过实时输出与轴角度对应的绝对或增量信号，控制器可以连续计算出瞬时转速。这种非接触式测量方式避免了传统编码器因机械磨损、对中度要求高而产生的误差和寿命问题。它尤其适用于高速、高可靠性的应用场景，如电动汽车驱动电机、工业伺服电机、主轴电机等，为闭环矢量控制提供关键的速度反馈，从而实现平滑的启动、精准的调速和高效的运行。

作为角度传感器的优势与特性

磁阻角度传感器本身就是一种高性能的角度传感器，其优势十分突出：

1. 非接触与高可靠性：无物理接触，无磨损，寿命长，抗污染能力强。
2. 高精度与高分辨率：现代GMR/TMR磁阻传感器可实现高达16位以上的分辨率，角度检测精度可达±0.1°以内。
3. 环境适应性强：对油污、灰尘、振动、湿度等恶劣工业环境有很好的耐受性。
4. 结构紧凑与易于集成：传感器芯片体积小巧，易于安装在电机内部或轴端，节省空间。
5. 宽温度范围工作：能够在-40°C至+150°C甚至更宽的温度范围内稳定工作。
6. 绝对位置测量：许多磁阻传感器能提供上电即知的绝对角度信息，无需像增量式编码器那样需要寻零过程。

典型应用领域

磁阻角度传感器广泛应用于：

• 汽车电子：电动助力转向、电子节气门、变速箱位置检测、无刷直流电机换向。
• 工业自动化：机器人关节、数控机床、旋转平台、阀门定位。
• 消费电子与家电：无人机云台、高性能风扇、洗衣机滚筒位置检测。
• 新能源：风力发电机变桨系统、太阳能跟踪系统。

结论

磁阻角度传感器巧妙地将磁学原理与半导体技术结合，实现了对电机旋转角度和速度的高性能、非接触式测量。它将角度传感器与速度传感器的功能集于一身，为现代电机控制系统提供了核心的感知能力。随着磁性材料和集成电路技术的不断进步，磁阻角度传感器正朝着更高精度、更小尺寸、更强抗干扰能力和更低成本的方向发展，必将继续推动电机控制技术迈向新的高度，成为智能驱动与自动化不可或缺的“感官神经”。
